YB400陶瓷柱塞泵

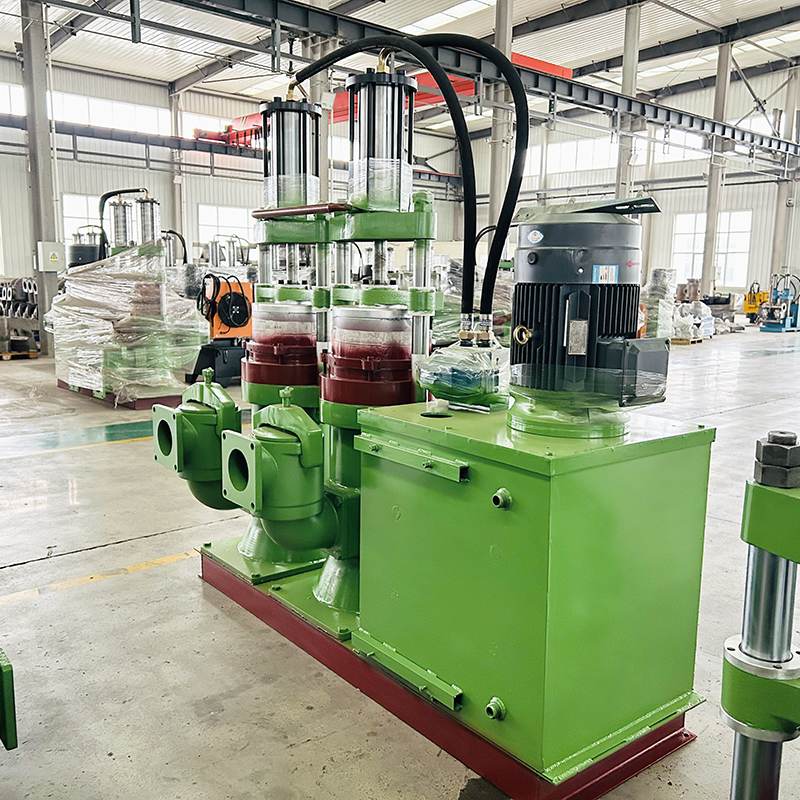

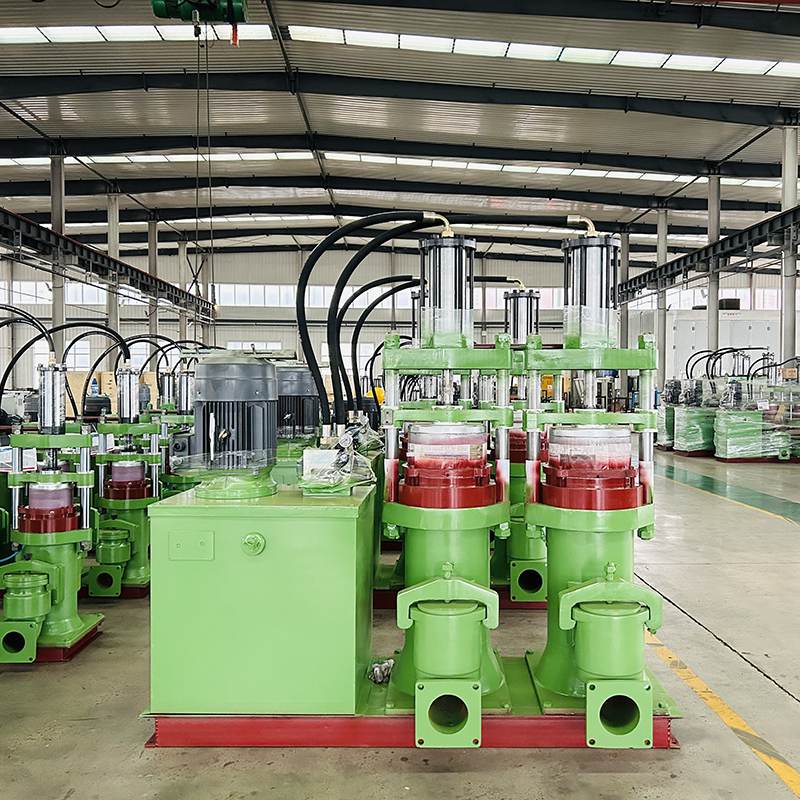

　　一、產品圖片

　　二、產品型號及參數:

　　YBH400-120壓濾機節能陶瓷柱塞泵泥漿泵

流量：120立方/小時，

壓力范圍：0-1.5MPa，

額定壓力：0-15公斤可任意調節，

沖程：350mm，

配用電機：30KW，

外形尺寸：2.48*2.5*2.6（米)，

吸排漿管道直徑：φ180/φ159，

重量：3.8噸，

油箱容積：560L

　　三、產品工作過程

　　液體從進口進入，經過一個吸入閥門進入到體積變化腔中。

　　液體充滿體積變化腔：柱塞做往復運動，從而使得體積變化腔內的液體被擠壓或抽吸，充滿整個變化腔。

　　液體被推出：當柱塞通過壓力油將液體推入流體出口時，通過壓力油的沖擊作用，流體出口的閥門打開，將液體推往需要的地方，完成工作任務。

　　液體回流：等到柱塞運動到末端時，進口的壓力油會將流體出口的閥門關閉，同時另一個進口的閥門打開，使液體回流到體積變化腔中。

　　循環工作：上述步驟不斷重復，通過柱塞的往復運動，實現對液體的連續輸送。

　　四、產品優勢:

　　1、 柱塞泵出口壓力高?？杀ＷC20公斤壓力，不會出現螺桿泵隨著定子和轉子磨損而無法保壓，導致進料壓力不足，或者進料時間過長。

　　2、能耗低：正常350平壓濾機配套螺桿泵22KW，600平壓濾機配套螺桿泵45KW，而柱塞泵僅需要配套18.5KW和22KW，尤其對于600平壓濾機節約能耗一半以上。

　　后期維護成本低。螺桿泵(每臺套)每半年需要更換一次轉子和定子每臺套，據市場調查一套35千瓦定子、轉子約6萬左右，而柱塞泵僅僅需要更換閥片和橡膠密封，每次費用僅為6千元左右。其維護費用僅為螺桿泵維護費用的10%左右。

　　五、產品客戶案例

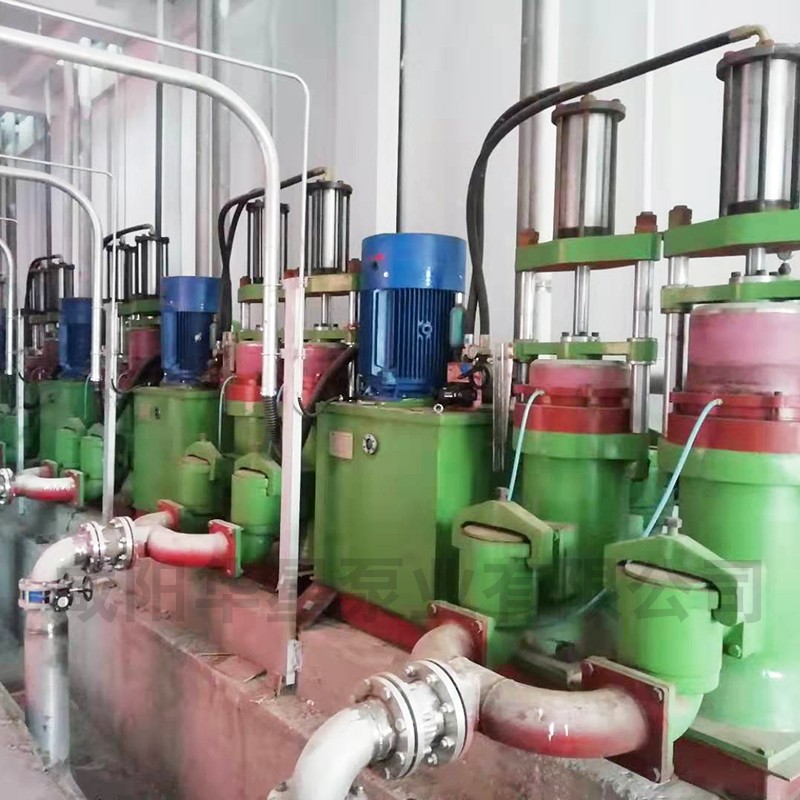

造紙廠YB400陶瓷柱塞泵工作現場
